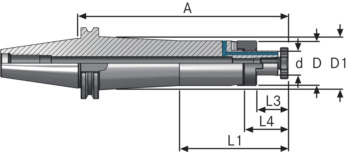

ATORN Kombine malafa SK40 D16 A130

Uygulama

Kovan ucu frezelerini ve DIN 842'ye uygun uzunlamasına kanallı tek açılı freze bıçaklarını tutmak için.

Tasarım

• Alaşımlı yüzey sertleştirme çeliği, merkezdeki çekme direnci en az 950 N/mm2
• Yüzeyi sertleştirilmiş HRc 60 ± 2 (HV 700 ± 50), sertlik derinliği 0,8 mm ± 0,2 mm
• DIN< 7187 ve DIN 2080'e uygun konik açı toleransı kalitesi AT3
• Tüm işlevsel yüzeyler işlenir
• maks. eş merkezlilik < 0,005 mm
• Yalnızca A boyutu 160 mm ve 200 mm için iç soğutma

Notlar

Önceki DIN 69871-1 standardı ISO 7388-1 ile değiştirildi. Gerekli çektirme cıvatası no. 23690, ICS ile kombine malafalar istenirse bıçak sabitleme vidaları IC DIN 6367, ref. no. 23185130-180 ile ayrı olarak sipariş edilmelidir

Teslimat

Anahtar, tahrik halkası ve bıçak tespit vidası ile birlikte temin edilir
